Tipos de conexciones discos duros ATA / IDE y SATA

Para alojar una unidad interna en el PC es necesario disponer de un hueco libre. Para instalar unidades lectoras de CDROM o DVD este hueco, denominado técnicamente bahía, debe ser de 51/4.
Si Ud. no dispone de una bahía de 51/4 libre en su PC deberá instalar una unidad externa o bien sustituir, si tiene esa posibilidad, alguna de las unidades que tiene instaladas por la nueva.

CABLE FLAT

Las unidades IDE se conectan a la placa base mediante cables planos de datos como el mostrado en la imagen. Estos cables disponen de tres conectores, uno en cada extremo y otro situado entre ambos, aunque la distancia que los separa no es simétrica. Los dos conectores más cercanos serán los que se conectarán a las unidades IDE y el del extremo contrario se utilizará para enlazar con la placa base.
Los cables IDE son cables de tipo plano formados por cuarenta hilos, uno de sus extremos va marcado con una señal (cubierta longitudinal del hilo en color rojo o azul) que indica el extremo por el que deberán empezar a contarse los pines o patillas que hay en el conector IDE, o sea cual es pin número 1 del cable. Para orientar correctamente el cable deberá hacerse coincidir el pin número 1 del cable con el pin número 1 del conector de la placa base y con el pin número 1 del conector de la unidad.

Las conexiones de dispositivos IDE, a una placa base, es lo mas parecido a las matemáticas, siempre es igual, y lo podemos resumir en la siguiente formula matemática:

"Que guay que funciona = a + b + c + d".

Es decir si entendemos unos pequeños conceptos no vamos a tener ningún tipo de problema para poder añadir, quitar dispositivos IDE a nuestro sistema.

Caso 1:

Instalar 2 unidades IDE en un solo canal con un solo cable.


Conceptos:

En estos dispositivos existe una especie de jerarquía. Esta jerarquía influye a la hora en que el ordenador detecta nuestros dispositivos, y así dependiendo de como los configuremos nos va a detectar primero unos y luego otros dispositivos.
Lo primero que tenemos que distinguir es entre el canal IDE 1 y el canal IDE2 .

La forma de distinguirlos es muy sencillo, viene impreso en la propia placa base, y es el conector al que conectamos los cables IDE .

Otros términos que tenemos que tener en cuenta es la configuración del dispositivo con los paremetros: maestro (master) o esclavo(slave).

Maestro, es el dispositivo, que va a detectar primero la Bios del pc. Obviamente el dispositivo esclavo, es el que detecta después. Una configuración en la que podemos ver esto, podría ser la siguientes:

Configuracion de Jumpers

Todos los dispositivos tienen una pegatina, o bien tienen xerografiado, en la parte posterior las posiciones de los jumpers (pestañas de plástico) para que realicen una posición u otra. como podemos ver en la siguiente figura:

Caso 2:

Instalar 2 unidades IDE en diferentes canales

Concepto:

continuación vamos a explicar una serie de conceptos básicos sobre la conexión de unidades IDE a un PC:

En la placa base de un ordenador moderno pueden localizarse dos conectores IDE correspondientes a los dos canales del bus IDE que incorpora un PC convencional. Cada uno de estos conectores está debidamente identificado como IDE Primario (IDE 1) o IDE Secundario (IDE 2). Cada canal IDE permite conectar hasta un máximo de dos unidades o dispositivos, podemos deducir por tanto que en un PC tan sólo podremos conectar hasta cuatro dispositivos IDE (discos duros, CDROM, DVDROM, ..). Para diferenciar los dos dispositivos que pueden conectarse a cada bus IDE, debe considerarse uno de ellos como master (principal), y el otro como slave (esclavo). Esto se consigue configurando los jumpers (puentes) que incorporan todos los dispositivos IDE.
Dependiendo de la configuración actual de su equipo deberá definir la nueva unidad de la forma más adecuada. Por ejemplo:

Jumpers:

En este caso reconoce a las dos unidades IDE, jumpeado en los diferentes formas :

Maestro - Maestro Maestro - Escalvo Escalvo - Maestro Esclavo -Escalvo

Los mas recomendable es: Meestro - Maestro.

PUERTO SATA (Serial ATA)

Serial ATA es el nuevo estándar de conexión de discos duros. Hasta hace relativamente poco tiempo, en el mercado del consumo se hacía uso del puerto IDE en los estándares ATA (también llamado Pararell ATA), del que existen variedades de hasta 133MBytes/seg teóricos. Dicho tipo de conexión consiste en unas fajas planas (de 40 u 80 hilos, dependiendo de las especificaciones de ATA) a las cuales se pueden conectar hasta dos discos duros (o unidades ópticas).

Serial ATA, la nueva tecnología, es totalmente compatible con la anterior, de manera que no habrá problemas de compatibilidad con los sistemas operativos. De hecho se pueden encontrar conversores con el formato antiguo, ya que no solo se trata de un cambio en el formato de los conectores, sino tambien en el tipo de puerto (mientras que un puerto IDE trabaja como un puerto Paralelo, SATA es un tipo de puerto Serie).

Es cierto que a nivel físico está más cercano de lo que sería un puerto Firewire o un USB, aunque en el caso de SATA tan sólo se puede conectar un dispositivo por puerto.

Ventajas que nos reporta este nuevo sistema

En cuanto velocidad hay grandes ventajas, ya que la nueva interfaz comienza trabajando a 150MBytes/seg (133 como máximo en ATA), siendo lo habitual actualmente el tipo SATA2, con una tasa de transferencia de 300MBytes/seg.

Otra de las grandes mejoras respecto al sistema anterior (en mi opinión) es el tipo de cableado que se utiliza, mucho más fino y aerodinámico que el anterior , lo que permite que estos cables, al ser muchísimo más finos, faciliten el flujo de aire dentro de la caja, reduciendo el calentamiento de nuestro equipo. Otra ventaja de este tipo de puerto es que permite hasta 1 metro de longitud en el cable (menos de medio metro en las conexiones ATA). Respecto al cable de alimentación también es diferente al de los discos ATA originales, y las tensiones de trabajo son menores, teniendo un consumo menor.

Además no es necesaria la configuración Master/Slave tradicional, ya que las unidades SATA conectan una por puerto, indicándose en el Setup tan sólo cual es el SATA al que se debe dirigir en primer lugar el orden de arranque (Boot secuence). En los dibujos de abajo se puede ver la diferencia en las conexiones, disco tradicional ATA a la izquierda y un Serial ATA a la derecha.

Podemos ver en los discos SATA un juego de jumpers. Estos son para configurar un disco SATA2 como SATA1, en el caso de que la placa base no sea compatible con el estándar SATA2. Aunque las placas ya permiten la conexión de estos dispositivos, a la hora de instalar el sistema operativo hay que tener en cuenta un pequeño detalle, es posible que en plena instalación encuentre un mensaje del tipo no se encuentra ninguna unidad de disco instalada y por tanto no se puede instalar el sistema operativo.

Cómo solucionar el problema?

Pues en la actualidad la mayoría de las placas permiten solucionar esta cuestión mediante los parámetros del Setup de la BIOS, permitiendo configurar SATA como IDE, pero si nuestra placa base no permite este tipo de configuración debemos preparar un disquete con el controlador SATA que corresponda a nuestra placa base, y justo cuando comienza a instalar el WinXP, aparece un mensaje abajo en color negro sobre fondo gris que dice algo como Pulse F6 si desea instalar controladores SCSI de otro fabricante (pulsar la tecla F6 tres o cuatro veces para asegurar que detecta la pulsación). La instalación sigue y en un momento de la copia de archivos, solicita que se introduzca el disquete con los controladores, se selecciona el que corresponda y a partir de ese momento se procede a instalar el resto del sistema operativo de manera correcta.

Los controladores SATA deben de estar en el CD de software de la placa o en un disquete adjunto, si no estuvieran en el CD o no disponemos de CD, habrá que acceder a la web del fabricante de la placa con el modelo que corresponda a la nuestra y descargarlos.

Si están en el CD de la placa base, este será de autoarranque, ofreciendo en ese momento la opción de crear este disquete con los controladores SATA.

Historia de la Memoria RAM

“La memoria RAM es una memoria volátil, es un tipo de memoria temporal que pierden sus datos cuando se quedan sin energía. Se utiliza generalmente para almacenar temporalmente datos, con este trabajo pretendemos mostrar la historia y la evolución de la memoria RAM a través del tiempo desde un punto de vista técnico.” Mensionaremos clases de memorias.

FPM-RAM

Fecha de introducción: 1990

Descripción de la tecnología

Aparece actualmente con dos velocidades de acceso, 60 nanosegundos las más rápidas y 70 nanosegundos las más lentas. Para sistemas basados en procesadores Pentium con velocidades de bus de 66Mhz (procesadores a 100, 133, 166 y 200Mhz) es necesario instalar memorias de 60 nanosegundos para no generar estados de espera de la cpu.
La FPMRAM se basa en que se supone que el siguiente acceso a un dato de memoria va a ser en la misma fila que el anterior, con lo que se ahorra tiempo en ese caso. El acceso más rápido de la FPM RAM es de 5-3-3-3 ciclos de reloj para la lectura a ráfagas de cuatro datos consecutivos.

Velocidad de transferencia: 200 MB/s

EDO-RAM

Fecha de introducción: 1994

Descripción de la tecnología

Extended Data Output-RAM. Evoluciona de la Fast Page; permite empezar a introducir nuevos datos mientras los anteriores están saliendo (haciendo su Output), lo que la hace algo más rápida (un 5%, más o menos).
Muy común en los Pentium MMX y AMD K6, con velocidad de 70, 60 ó 50 ns. Se instala sobre todo en SIMMs de 72 contactos, aunque existe en forma de DIMMs de 168.

Velocidad de transferencia: 320 MB/s

BEDO-RAM

Fecha de introducción: 1997

Descripción de la tecnología

Es una evolución de la EDO RAM y competidora de la SDRAM. Lee los datos en ráfagas, lo que significa que una vez que se accede a un dato de una posición determinada de memoria se leen los tres siguientes datos en un solo ciclo de reloj por cada uno de ellos, reduciendo los tiempos de espera del procesador. En la actualidad es soportada por los chipsets VIA 580VP, 590VP y 680VP. Al igual que la EDO RAM, la limitación de la BEDO RAM es que no puede funcionar por encima de los 66 MHz.

Velocidad de transferencia: Ofrece tasas de transferencia desde 533 MB/s hasta 1066 MB/s 1997

SDR SDRAM

Descripción de la tecnología

Memoria RAM dinámica de acceso síncrono de tasa de datos simple. La diferencia principal radica en que este tipo de memoria se conecta al reloj del sistema y está diseñada para ser capaz de leer o escribir a un ciclo de reloj por acceso, es decir, sin estados de espera intermedios. Este tipo de memoria incluye tecnología InterLeaving, que permite que la mitad del módulo empiece un acceso mientras la otra mitad está terminando el anterior.
Cuenta con tiempos de acceso de entre 25 y 10 ns y que se presentan en módulos DIMM de 168 contactos en ordenadores de sobremesa y en módulos SO-DIMM de 72, 100, 144, o 200 contactos en el caso de los ordenadores portátiles.

• PC66
  Fecha de introducción: 1997
  Velocidad de transferencia
  La velocidad de bus de memoria es de 66 MHz, temporización de 15 ns y ofrece tasas de transferencia de hasta 533 MB/s.


• PC100
  Fecha de introducción: 1998
  Velocidad de transferencia
  La velocidad de bus de memoria es de 125 MHz, temporización de 8 ns y ofrece tasas de transferencia de hasta 800 MB/s.


• PC133
  Fecha de introducción: 1999
  Velocidad de transferencia
  La velocidad de bus de memoria es de 133 MHz, temporización de 7,5 ns y ofrece tasas de transferencia de hasta 1066 MB/s.

DDR-SDRAM

Descripción de la tecnología

Son módulos compuestos por memorias síncronas (SDRAM), disponibles en encapsulado DIMM, que permite la transferencia de datos por dos canales distintos simultáneamente en un mismo ciclo de reloj. Los módulos DDRs soportan una capacidad máxima de 1 GB.
No hay diferencia arquitectónica entre los DDR SDRAM diseñados para diversas frecuencias de reloj, por ejemplo, el PC-1600 (diseñado para correr a 100 MHz) y el PC-2100 (diseñado para correr a 133 MHz). El número simplemente señala la velocidad en la cual el chip está garantizado para funcionar. Por lo tanto el DDR SDRAM puede funcionar a velocidades de reloj más bajas para las que fue diseñado o para velocidades de reloj más altas para las que fue diseñado.

• PC1600 - DDR200
  Fecha de introducción: 2001
  Velocidad de transferencia
  1600 MB/s

• PC2100 - DDR266
  Fecha de introducción: 2002
  Velocidad de transferencia
  2133 MB/s

• PC2100 - DDR266
  Fecha de introducción: A mediados del 2003
  Velocidad de transferenciaTecnología de memoria RAM DDR que trabaja a una frecuencia de 333 MHz con un bus de 166MHz y ofrece una tasa de transferencia máxima de 2.7 GB/s.

• PC3200 – DDR400
  Fecha de introducción: Junio del 2004
  Velocidad de transferencia
  Esta tecnología de memoria RAM DDR que trabaja a una frecuencia de 400 MHz con un bus de 200MHz y ofrece una tasa de transferencia máxima de 3.2 GB/s.

• PC4200 – DDR533
  Fecha de introducción: A mediados del 2004
  Velocidad de transferencia
  Tecnologías de memoria RAM que trabajan por encima de los 533MHz de frecuencia ya son consideradas DDR2 y estas tienen 240 pines. Trabaja a una frecuencia de 533 MHz con un bus de 133MHz y ofrece una tasa de transferencia máxima de 4.2 GB/s.


• PC4800 – DDR600
  Fecha de introducción: A mediados del 2004
  Velocidad de transferencia
  Tecnología de memoria RAM DDR2 que trabaja a una frecuencia de 600 MHz con un bus de 150MHz y ofrece una tasa de transferencia máxima de 4.8 GB/s.

• PC5300 – DDR667
  Fecha de introducción: A finales del 2004
  Velocidad de transferencia
  Tecnología de memoria RAM DDR2 que trabaja a una frecuencia de 667 MHz con un bus de 166MHz y ofrece una tasa de transferencia máxima de 5.3 GB/s.

• PC6400 – DDR800
  Fecha de introducción: A finales del 2004
  Velocidad de transferencia Tecnología de memoria RAM DDR2 que trabaja a una frecuencia de 800 MHz con un bus de 200MHz y ofrece una tasa de transferencia máxima de 6.4 GB/s.

• DDR3 – 800
  Fecha de introducción: Junio del 2004
  Velocidad de transferencia
  Posee el mismo número de pines que la DDR2. A pesar de eso son incompatibles con las DDR2, puesto que la muesca esta ubicada en un lugar diferente. Trabajan a un voltaje de 1.5V mientras que las DDR2 trabajan a 2.5, dándoles la ventaja de menor consumo de energía. Trabaja a una frecuencia de 800 MHz con un bus de 100MHz y ofrece una tasa de transferencia máxima de 6.4 GB/s.

• DDR3 – 1066
  Fecha de introducción: Mayo del 2007
  Velocidad de transferencia Tecnología de memoria RAM DDR3 que trabaja a una frecuencia de 1066MHz con un bus de 133MHz y ofrece una tasa de transferencia máxima de 8.53 GB/s.

• DDR3 – 1333
  Fecha de introducción: Mayo de 2007
  Velocidad de transferencia
  De las primeras memorias clasificadas como de “Low-Latency” con velocidades de transferencia de 10.667 GB/s @ 1333 MHz

• DDR3 – 1600
  Fecha de introducción: Julio de 2007
  Velocidad de transferencia de la información
  12.80 GB/s @ 1600 MHz

• DDR3 – 1800
  Fecha de introducción: Agosto de 2007
  Velocidad de transferencia 14.40 GB/s @ 1800 MHz

• DDR3 – 2000
  Fecha de introducción: Marzo de 2008 (pruebas)
  Velocidad de transferencia
  16.0 GB/s @ 2000 MHz

RDRAM

Descripción de la tecnología

También llamadas Rambus, se caracterizan por utilizar dos canales en vez de uno con 184 pines y un bus de 16-bit

• RAMBUS PC600
  Fecha de introducción: 1999
  Velocidad de transferencia
  1.06 GB/s por canal, que hacen en total 2.12 GB/s @ 266MHz

• RAMBUS PC700
  Fecha de introducción: 1999
  Velocidad de transferencia
  1.42 GB/s por canal, que hacen en total 2.84 GB/s @ 356 MHz




• RAMBUS PC800
  Fecha de introducción: 1999
  Velocidad de transferencia
  1.6 GB/s por canal, que hacen en total 3.2 GB/s @ 400 MHz

ESDRAM

Fecha de introducción: A mediados de año de 1999

Descripción de la tecnología

Esta memoria incluye una pequeña memoria estática en el interior del chip SDRAM. Con ello, las peticiones de ciertos ser resueltas por esta rápida memoria, aumentando las prestaciones. Se basa en un principio muy similar al de la memoria caché utilizada en los procesadores actuales.

Velocidad de transferencia de la información:

Hasta 1.6 GB/s @ 133MHz y hasta 3.2 GB/s @ 150 MHz

Flash Memory

Este tipo de memoria se utiliza principalmente para almacenamiento, pero actualmente Windows Vista nos la opción de utilizarla también como memoria RAM, a continuación las características:

Fecha de introducción

Fueron inventadas en 1984 (ambos tipos NOR y NAND) por Toshiba y presentadas también en ese año en el IEEE-IEDM, pero fueron introducidas al mercado (las de tipo NOR) en 1988 por Intel. En 1988 Toshiba anunció el tipo NAND en el ISSCC.

Descripción de la tecnología

Memoria no volátil con usos de en pequeños dispositivos basados en el uso de baterías como teléfonos móviles, PDA, pequeños electrodomésticos, cámaras de fotos digitales, reproductores portátiles de audio o simples dispositivos de almacenamiento portátiles. Con capacidades de almacenamiento de 64MB hasta 32GB, basadas en NOR y NAND.

Velocidad de transferencia

La velocidad de transferencia de estas tarjetas, al igual que la capacidad de las mismas, se ha ido incrementando progresivamente, generalmente la velocidad es mayor en lectura que en escritura. Las más comunes actualmente tienen una velocidad de transferencia de ~20 MB/s, aunque la nueva generación de tarjetas permitirá velocidades de hasta 30 MB/s.

Evolucion de los Microprocesador

Intel empezó en 1971 a fabricar el primer procesador integrado en un chip, el 4004. Este procesador tenía 2250 transistores y trabajaba a 0,1 MHz, con un ancho de bus de 4 bits. Tradicionalmente su uso ha sido para calculadoras. En 1972 presentó el 8008 con un ancho de bus de 8 bits que se utilizaba principalmente para controlar procesos industriales; aún no se hablaba de las CPUs como orientadas a los usuarios normales, pero a partir de ese momento se empezaron a desarrollar de forma continúa nuevas familias de procesadores que se han ido clasificando por generaciones de acuerdo a saltos tecnológicos.

1ª Generación: El 8080 en 1973, es el primer microprocesador útil para cualquier tipo de operación, funcionaba a 1 MHz con un ancho de 8 bits, lo cual le permitía manejar 64KB de RAM, otros fabricantes como Motorola con su M6800 y Zilog con su Z80, también se dedicaban a construir microprocesadores pero destinados al sector industrial y científico. En 1978 llegan los procesadores a 16 bits de ancho de bus que ya permiten manejar 1MB de RAM, como el 8086 de Intel, el Z800 de Zilog y el 6800 de Motorola. De estos tres fabricantes sólo Intel y Motorola prosperaron. Los procesadores Intel fueron la base de los Personal Computer (PC) de la familia x86 y Motorola fue la base de los primeros Apple y plataformas Unix.

2ª Generación: El 80286, año 1982, procesador que introduce el modo real, y el protegido de 32 bits que permitía aumentar el rendimiento, esta CPU ya era bastante más eficaz y podía ejecutar más de una instrucción por ciclo.

3ª Generación: El 80386, año 1985, primer procesador de 32 bits de ancho del que solo Windows sacaba provecho ya que DOS no podía. Trabajaban a velocidades entre 16 y 33 MHz Incluyeron un Pipeline de 4 etapas, era posible adquirir el modelo 80386DX que integraba en el núcleo la FPU (Coprocesador Matemático) que permitía trabajar con gráficos, también se podía adquirir el 80386SX que era la versión económica sin FPU pero que permitía adquirirlo posteriormente comprando el 80397 (que es la FPU) y que se montaba en un socket al lado de la CPU, otra limitación del SX es que le redujeron el ancho de banda a 16 bits lo que le permitía utilizar hasta 16MB RAM.

4ª Generación: El 80486 en el año 1989 con 32 bits de ancho que mejoro el juego de instrucciones x86 y utilizo por primera vez una memoria cache L1. Este avance lo hacia el doble de rápido que un 386 trabajando a la misma velocidad. Igual que sucedió con el 386 tuvimos versión DX con FPU y versión SX sin FPU pero con la posibilidad de comprar posteriormente el 80487. Fue la primera CPU que tuvo una larga evolución tecnológica sacando múltiples versiones conocidas como 486SX, 486DX, 486DX2 y 486DX4. Todas estas familias como Intel, AMD como Cyrix supieron comercializar con gran éxito. Los modelos DX2 fueron los primeros que a través de la opción de turbo permitía dobla r la velocidad interna de trabajo de la CPU respecto a la velocidad externa para comunicarse con la RAM de esta manera la CPU podía trabajar a 66MHz mientras que la memoria RAM trabajaba a 33MHz. El 486DX5 de AMD fue el más rápido que salió al mercado trabajando a una velocidad de 166MHz. Durante la 4ª y 5ª generación como en toda transición en tecnologías aparecieron algunas rarezas como los procesadores OverDrive (Intel). Estas CPU´s son versiones reducidas de una CPU actual en aquel tiempo que era compatible con el socket del modelo más viejo al que sucedían. Ejemplo nos podemos encontrar 486DX4 OverDrive que se puede montar en el socket 486DX o bien los Pentium OverDrive que se podían montar en los sockets 486DX2.

5ª Generación: Pentium 1993, primera tecnología de Intel que incorpora una arquitectura súper escalada. Esto quiere decir que incorporaba dos unidades de procesamiento o pipelines trabajando en paralelo por lo que podía ejecutar dos instrucciones por ciclo de reloj esta CPU también incremento a 64 bits el ancho del bus FSB y subió su frecuencia de 33 a 66MHz, su nueva arquitectura le permitió aprovechar el incremento constante de la velocidades de trabajo de las CPU’s. Cyrix se retira. AMD saca su K5 en el 1994 procesador de 32 bits de AMD que no tuvo éxito y con un flujo rendimiento respecto a Pentium, utilizaba un pipeline de 6 etapas para los números enteros y así poder incrementar algo su potencia de trabajo.

El Pentium PRO del año 1995 orientado a entorno profesional, servidores y equipos de gama alta, incorpora un pipeline de 14 etapas y un juego de instrucciones RISC que permite el trabajo en multiproceso en placas capaces de alojar 2 o 4 CPU´s, introdujo como gran mejora el DIB(Arquitectura Independiente Dual) que permite a la CPU enviar y recibir información diferente por los 2 buses de los que dispone (uno con la RAM y otro con la cache). Esto incremento mucho el rendimiento, el cual subió aun mas porque fue el primer micro que integró cache L2 en su núcleo, además modifico a 36 bits el bus de direcciones para poder manejar hasta 64 GB de RAM. Pentium MMX del año 1997 incorpora el juego de instrucciones MMX con 57 nuevas instrucciones para el tratamiento multimedia y aumenta el doble la cache L1 para aumentar la velocidad de trabajo de la CPU y que el rendimiento suba proporcionalmente. Pentium II en el año 1997 (diferencia con el anterior, 9 meses aprox.) Es una versión reducida del Pentium PRO pero añadiendo las instrucciones MMX el CORE inicialmente se llamo Klamath y la versión más avanzada tiene el nombre de Deschutes. Esta CPU incorpora cache L2 pero no integrada pero montada al lado del CORE en una placa con lo que trabaja a la mitad de velocidad que la CPU. Este conjunto fue un nuevo tipo de cartucho y de socket conocido como SLOT1. Esta CPU incorporó un nuevo Pipeline para la FPU con lo que ya podía ejecutar hasta 3 instrucciones por ciclo de reloj. Pentium II Celeron, versión económica y reducida que excepto en el CORE Mendocino se vendía sin cache L2 y en este CORE solo incorporaba 128KB, tradicionalmente tanto Intel como AMD sacan versiones baratas pero de bajo rendimiento de sus productos más populares. Pentium II XEON en el año 1998, versión profesional basadas en equipos y en tasas profesionales, tomó lo mejor del Pentium PRO y el CORE Deschutes, puede trabajar hasta con 8 CPU en la misma placa a una velocidad de 300 a 450MHz e integra una cache L2 de hasta 2MB y con un FSB de 100MHz. Hasta la aparición del modelo Itanium de 64 bits todos los Pentium tienen su versión profesional XEON. AMD K6 en el 1997, compite con el Pentium II intentó mejorar con una cache de 64KB que era el doble que la del Pentium II, consiguió ser más rápido que un Pentium MMX pero estaba por debajo del Pentium II ya que aún no incorporaba un Pipeline para la FPU y solo podía ejecutar dos instrucciones por ciclo AMD K6-II en el 1998, incorpora el juego de instrucciones 3D-NOW! Con 24 nuevas instrucciones pero incompatibles con las MMX este CORE ya puede ejecutar 3 instrucciones por ciclo y compite realmente en rendimiento con el Pentium II. Pentium III en el 1999, su primer CORE se llamó Katmai, pero los más avanzados son el Coppermine y el Tualalin, integraba la cache L2 en el núcleo para subir el rendimiento y aumentar la frecuencia de trabajo llegando hasta los 1,4GHz. Utilizaba un socket 370. Además incorporo un Pipeline de 10 etapas. Y un nuevo juego de instrucciones llamado SSE que mejoraban al 3D NOW! AMD K6-III en el 1999, es básicamente el K6-II pero integrando 256KB de cache L2 en el núcleo para que pueda trabajar a la misma velocidad y aumentar el rendimiento, en algunos modelos profesionales incluso incorporaba cache L3 en la placa base, esta CPU no presentaba suficientes mejoras como para competir con Pentium III por lo que rápidamente AMD tuvo que cambiar de arquitectura.

7 Generación: Athlon 1999, se le considera como un K7, supera claramente en rendimiento a un Pentium III de su misma velocidad. Desde que AMD desarrollo su Athlon a 500Mhz su arquitectura de diseño casi no evoluciono hasta la aparición del Athlon64. Las primeras versiones de estas CPU´s se montaban en un zócalo especial de tipo cartucho llamados Slot A, donde la chache L2 se montaba en chips junto al Core, en versiones posteriores ya se integró la cache L2 dentro del Core y apareció un nuevo socket llamado socket A de 462 contactos. Los Athlon no necesitan de tanta velocidad como un Pentium 4 para conseguir el mismo rendimiento ya que su CPU tiene un diseño más eficaz y está pensada en utilizar instrucciones CISC que son más complejas que las RISC pero AMD fue consciente de que la informática se vende más con nº más grandes y por eso acabo llamando a sus CPU con un nº que en realidad era un performance rating (PR) que quiere decir que es un factor comparativo con un Pentium4 del mismo rendimiento. Ejemplo: Un Athlon a 1833MHz se vende como un Athlon 2500+ queriendo indicar que este equipo es igual o superior a un Pentium4 a 2,5GHz. Actualmente los PR son cada vez menos realistas y ya solo sirven para distinguir modelos. Esta arquitectura de CPU que incorpora el Athlon se llamo Quanti-Speed y está definida por: cache L1 de 128KB (64 datos, 64 instrucciones) es cuatro veces más que un Pentium3 y cinco veces más que la de un Pentium4. Tres decodificadores de Cisc a Risc, Tres unidades ALU, Tres unidades de FPU de alto rendimiento que pueden ejecutar 3 instrucciones a la vez haciendo posible ejecutar nueve instrucciones por ciclo frente a las seis que podía ejecutar el Pentium4, Pipeline de 10 etapas y soporte total del juego de instrucciones SSE. CORE Frequéncia FSB Juego de instrucciones Tecnología Fabricación Cache L2. Comentarios: TRORCHERBIRD 650 a 1400 MHZ 100-133 MHZ 3D NOW O,18 256 KB. Las ultimas pasan al SOCKET A (CACHE L2 integrada) Palomino 1333 ( 1500+) a 1733 ( 2100+) 133 SSE + 19 nuevas 3D NOW 0,18 256 KB ATHLON XP, utilizan el PR TRORCHERBIRD 1466 (1700 +) A 2250 (2800 +) 133 A 166 “ 0,13 256 Con la disminución de la tecnología de fabricación , pueden alcanzar mayor velocidad Barton 1833 (2500+) a 2200 (3200 +) 2 00 “ 0,13 512 KB. En la última versión ya no puede subir la velocidad y aun no son capaces de reducir la tecnología DURON y SEPROM son las versiones de XP ATHLON, ATHLON XP son CORED con menor CACHE L2 y FSB y van destinados a portátiles en gama baja en esta generación compiten cancelación la velocidad de estos CORED de 800 a 1800 MHZ. En los CORS con W muy tecnología móvil ATHLON destinado a los portátiles utilizan llamada POWER NOW CORED muy útil en este tipo de equipos el mejor CORED es el de Paris.

Pentium 4 (año 2000). INTEL diseño un CORED completamente diseñado a los anteriores pensando en el futuro con su arquitectura NET BURST seria capaz de sacar el máximo diseño al alcanzar una frecuencia de 5 GHZ . El problema no llego ni a los 4 GHZ por culpa de las corrientes de fuga de los transistores y el sobrecalentamiento de las CPU otro problema de esta CORED se produce debido al gran numero de etapas de pipeline que sen tienen que volver a cargar entero de nuevo cada vez que se produce un error perdiendo ciclos de reloj para evitar este problema INTEL tuvo que diseñar unas unidades especiales dentro de su CORED para predecir resultados y evitar e lo posible que se produjera estos errores. Tuvieron que santicipar al futuro les dio problemas donde los Pentium 4 eran mas lentos que los Pentium 3 de su misma velocidad y además no podían aumentar la velocidad porque la CPU se les volvía inestable para solucionarlo el SOCKET que paso 423 a 478 contactos y así poder llegar a 2 GHZ sin problemas de estabilizado el avance de este CORED ha ido ligado reducir de fabricación y para subir velocidad de trabajo y la CACHE L2 integrado y así hacer competencia de los ATHLON El nuevo diseño incorpora y se basa en una tecnología llamada NETBURST que incorpora las siguientes mejoras: CACHE L1 DE 20kb (28kb), bus cache L2 de 128 a 256 bits según el modelo para conseguir anchos de banda de hasta 10 GBytes por segundo, tecnología super pipelined con 20 etapas que luego pasan a 31 etapas, 2 ALU´s, 2 FPU´s (una especial para instrucciones multimedia SSE), añade el juego SSE2 que las últimas versiones acaban actualizando a las versiones SSE3, incorporan como novedad un FSB QDR (Quad Date Rate, cada ciclo envia 4 paquetes) y donde las frequencias de trabajo 100, 133, 200, 266 se convierten respectivamente en 400,533,800 y 1066 en FSB. - Tecnología Hyper-Threading (Pentium 4 HT): Intenta trabajar con el núcleo simulando que trabajamos con dos cores. En realidad lo que hace es repartir entre las dos unidades de calculo (ALU y FPU) los procesos que utilizan las aplicaciones esto incrementa el rendimiento pero nunca lo dobla, por que a veces hasta que no acaba un proceso no puede iniciarse el siguiente y entonces no ganamos nada. O en el caso que muchos procesos se tienen que ejecutar en una de las dos unidades de calculo o todos. O bien si la aplicación ejecuta un solo proceso. Solo en el caso que se puedan repartir los procesos equitativamente en ambas unidades tendremos una ganancia considerable. Pentium 4 ha tenido diferentes cores con los diferentes nombres y características: CORE FSB QDR Juego de instrucciones Tecnología de fabricación Cache L2. Comentarios: Willamelte 100 (400) SSE2 0,18 256KB Pipeline 20 etapas NorthWood 133 (533) SSE2 0,13 512KB Reduce consumo aumentando el rendimiento y velocidad de trabajo Prescott 200 (900) a 266 (1066) SSE3 0,09 1024KB a 2048KB Pipeline 31 etapas Comentario de la tabla sobre los Prescott: Pipeline de 31 etapas para subir la velocidad y mejor rendimiento cosa que consigue en algunos juegos y en compresión de video pero en el resto de tareas no supera el rendimiento del anterior el NorthWood. Con el avance de núcleos de este modelo pasamos de la nomenclatura Pentium 4A a Pentium 4B y aparecen los modelos cuyo nombre es Pentium 4-5xx o Pentium-4 6xx. Las últimas versiones de Pentium 4 soportan el juego de instrucciones de 64 bits EMM64T idéntico al AMD64 y que le permite simular que es una CPU de 64 bits. Con el EMM64T también podemos manejar una mayor cantidad de memoria RAM llegando hasta los 256TB, con 32 bits solo se podía llegar a 4GB. Pentium4 incorpora un sistema llamado EIST para ahorro de energía para momentos de poca claridad, es equivalente al Cool ‘N’ Quiet de AMD pero menos efectivo y una tecnología llamada executed disable bit que al igual que la NxBit de AMD impide a los virus acceder a determinadas zonas de la memoria. Pentium4 EE (Extreme Edition) en 2003 Intel diseñó este modelo para poder superar a los Athlon 64 FX, consiguieron subir su memoria de trabajo a 3,73GHz utilizando un Core llamado Gallatin que es el que se utiliza en el Pentium4 XEON. Este modelo tenía una cache L3 de 2MB y un FSB QDR de 266 que equivale a 1066. También hubo otras versiones con Core Prescott Enhanded con un CORE mejorado con características del XEON y los Megabytes de cache L2. Procesadores Doble Núcleo (Dual Core). Integran dos cores en un mismo chip compartiendo elementos comunes como la RAM haciendo imposible de esta manera que realmente se doble el rendimiento. Los primeros modelos incluso compartían una misma cache L2. Pentium D en el 2005, procesador de doble núcleo a cuyo CORE llamaron Smithfield que en realidad eran dos cores Prescott pegados. En este CORE tuvieron que bajar el FSB hasta 300 porque no aguantaba velocidades tan altas sacaron modelos de los que iban a los 2,8Ghz a los 3,4GHz pero con el problema añadido de que se comunicaban ambos CORES a través de un bus. Lo que hacía que bajara el rendimiento, aúna así este procesador aumentó el rendimiento en la compresión de video y en la atención de múltiples procesos en sistemas servidor. En los modelos económicos desactivaban el Hyper-Threading y en los modelos en los que no se desactivaba había el problema de que no todos los sistemas operativos estaban preparados para trabajar con cuatro CORES. El núcleo Presler con tecnología de 0.0065 micras o 65nm le permitió volver a su FSB QDR 266 (1066) a 3,73GHz. Estos núcleos Presler tenían un elevado gasto energético y una necesidades de refrigeración bastantes costosas.

Core 2 Duo (2006). Nueva arquitectura o rediseño de un microprocesador Intel que incorporá características que ya estaban en el Pentium3 y sobretodo gran parte de lo que se encontraba en un Pentium M. Encontraremos versiones con nombres como Allendale y Conroe (para "desktop" o escritorio), Merom (portátiles), Wodcrest (servidores) y Solo (un núcleo). Una de las características de esta nueva arquitectura es que la cache L1 pasa a 64KB y la cache L2 es compartida y va de 2 a 4MB. Este CORE saca un gran rendimiento entre otros motivos por su unidad de Advanced Branch Prediction que es una unidad capaz de predecir los datos que se van a necesitar y los resultados de algunas operaciones y que ya ha sido muy probada con los Pentium4 y los Pentium Mobile, a esta forma de trabajar también se le llama OOO (Out Of Order) lo que te permite realizar varias tareas simultáneamente procesando instrucciones en cualquier orden para luego lógicamente reordenarlas. Características de este nuevo núcleo: 1- Mantiene las nuevas características de emulación EM64T y XDBit antivirus por hardware (Execute Disable Bit) 2- Introduce una nueva tecnología de virtualización llamada VT (Vanterpool) que permite simular varios sistemas donde cada uno puede tener instalado un sistema operativo e incluso reiniciarlo independientemente. 3- Wide Dinamic Execution: Es una característica nueva y le llaman Wide por el ancho, mayor capacidad. Incorpora 4 unidades decodificadoras de instrucciones mejorando un 33% teórico el rendimiento de un Pentium Mobile que incorporaba 3. Dentro de esta tecnología se incorporan las capacidades para micro fusión y macro fusión que ya incorporaba el Mobile (Pentium M) y que permite agrupar varias instrucciones y ejecutarlas como si fuera una sola. De esta forma es capaz de llenar de forma atomizada las 14 etapas de sus 3 pipelines. 4- Advanced Smart cache: Optimizada la manera de repartir la cache L2 de forma que ya no se va a repetir un dato que necesite cada uno de los dos cores, además es capaz de dar más cache al CORE que más lo necesite. Los Pentium D no eran capaces de compartir la misma cache y necesitaban pasar por el FSB para pedir un dato a la memoria RAM aunque este dato estuviese en la cache de al lado con lo que se perdia rendimiento 5- Smart Memory Acces: Es un sistema que permite disponer de los datos más rápidamente ya que aunque en el Pipeline se hayan procesados lso paquetes en un orden distinto al inicial es capaz de reorganizarlos de nuevo y trabajar con ellos siguiendo el orden original. 6- Advanced Digital Media Boost: Optimiza el procesamiento de las instrucciones SIMD (Multimedia) con tres unidades SSE de 128 bits cuando hasta ahora las incorporaba de 64 bits además añade los juegos de instrucciones SSSE3 y SSE4 con lo que consigue un rendimiento teórico del orden del doble respecto a la capacidad de calculo multimedia del Pentium M o el Athlon 64. 7- Intelligent Power Capability: Tecnología que controla el consumo del procesador según la carga de trabajo permitiendo apagar unidades que no estén siendo utilizadas. Se trata de un microprocesador con un consumo y disipación técnica bastante moderada que podemos encontrar fabricado con tecnología de 64nm y 45nm. Core2 EXTREME y Core 2 QUAD. Se trata de modelos de 4 núcleos pero de implementación diferente. Los CORE 2 EXTREME son dos microprocesadores duales del CORE Conroe unidos dentro del mismo encapsulado que se comunican en un bus interno, con 8MB de cache L2 repartida en 2 bloques 4MB. El nombre clave de este CORE fue Kensfield y trabajaba a 2.66GHz y con un consumo de 130W. Las versiones posteriores del CORE2 Extreme en cuyo código encontramos QX ya han resuelto todos estos problemas iniciales y podemos hablar de una auténtica CPU de 4 núcleos que aprovecha todas las ventajas de la tecnología CORE2 Un procesador de cuatro nucleos mejora el rendimiento pero nunca pensemos que el doble. Depende muchísimo de las tareas que ejecutemos. Es capaz de llegar a un 50% más de rendimiento si ejecutamos varias tareas a la vez que carguen muchísimo la CPU pero también perder delante de un programa de pruebas (o benchmark) o al realizar una determinada tarea. Los nuevos procesadores de cuatro núcleos no solo ya soportan todas las características del CORE2 sino que pueden utilizar hasta 64GB de memoria FBDIMM (Fully Buffered DIMM) que teóricamente es mucho más rápida que la RAM convencional. Intel Core 2 EXTREME QX9775 Intel Core 2 Quad Q9550 Intel Core 2 Duo E8500 Tecnología de fabricación 45nm 45nm 45nm Cache L2 12MB 12MB 6MB Velocidad 3,2GHz 2,83GHz 3,16GHz FSB 1600MHz 1333MHz 1333MHz Tecnlogias Soportadas EM64T, EIST, VT, XDBIT EM64T, EIST, VT, XDBIT EM64T, EIST, VT, XDBIT Chipset Intel E5400 Intel G33, G35, P35, 835, Q32, X38 Intel G31, G33, G35, P35, Q33, Q35, X38. Memoria FBDIMM DDR2/DDR3 DDR2/DDR3 Socket SLA8W (771 pines) LGA775 (775 pines) LGA775 (775 pines)

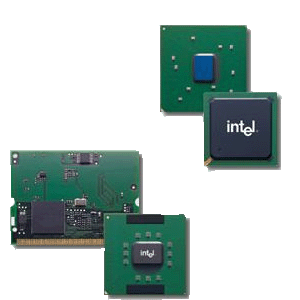

Procesadores para portátiles (7ª Generación). Son procesadores con prestaciones reducidas, menos velocidad, menos cache L2 y menos FSB, pero que a cambio consumen menos engergía. Celeron: Es la versión reducida de Pentium4 para portátiles, los últimos modelos se conocen como Celeron D. Pentium4 M: Versión del Pentium 4 para portátiles que no tuvo demasiado éxito porque el elevado consumo energético hacía imposible que las baterías llegaran a las 2 horas. Pentium M (Mobile) (2003): Uno de los mejores procesadores de Intel con una arquitectura diferente al Pentium4, realmente se trata de una evolución del Pentium III que combina la tecnología Centrino de bajo consumo, que permite que los portátiles sean más ligeros y con mayor autonomía, con una potencia de cálculo muy poco inferior a la del Pentium 4 aunque su FSB fuera bastante más bajo Barrias FSB 400 Dothan FSB 533 Yonah FSB 677 Con cache L2 512KB a 1024KB La velocidad máxima de estos CORES llegaron a los 2,8GHz

Intel utilizó la tecnología de este procesador para desarrollar el CORE2. Las versiones del CORE2DUO destinadas para portátiles son el SANTAROSA, MEROM y PENRYN. El primero introdujo la tecnología de Centrino PRO, el segundo ya trabajaba con un FSB 800 y el tercero ya soporta DDR3 y el FSB lo sube a 1066. Procesadores Profesionales Son procesadores de altas prestaciones como el XEON que dispone de una cache L3 de 4MB pero que su característica más importante es que están diseñados para formar sistemas multiprocesador con hasta 18 CPU´s en la misma placa base. Se suelen utilizar en el mundo del cine, animación, grandes servidores y para supercomputación. Para sacar provecho de un sistema profesional multiprocesador también es necesario instalar la versión profesional de Windows 2000 o de Windows XP conocida como Advanced Server.

8ª generación: Ancho de bus de 64 bits. Con esta generación de procesadores ponemos obtener un mayor rendimiento siempre que los datos que procesemos sean de un gran tamaño porque el bus de datos en este sistema tiene un ancho de 64 bits en lugar de los 32 que tenían los de las generaciones anteriores. Evidentemente no siempre estamos procesando datos de gran tamaño y en ese caso no obtenemos ninguna mejora práctica. Athlon 64 (año 2003). Como los Athlon XP quedaron sin futuro al apenas superar los 2GB, aun reduciendo la tecnología de fabricación, AMD tuvo que diseñar una nueva arquitectura a la que llamó HAMMER y que internamente se conoce como el K8. Esta arquitectura tiene tres grandes familias: los Athlon64, Athlon 64 FX y los Opteron, siendo estos últimos los destinados a servidores y equipos de gama alta. Aunque esta arquitectura aprovecha gran parte de las características de un Athlon XP por ejemplo tiene también 3 ALUs y 3 FPUs, como novedades de diseño presenta las siguientes: - Integra el controlador de memoria del puente norte en la CPU, de forma que desaparece el puente norte para estas CPU´s quedando integrados en el CORE. Y trabajando así los dos a la misma velocidad, eliminando los tiempos de espera que se producían entre varios chips. Con esto conseguían un ancho de banda mayor que les permitía superar a los Pentium4. - Nuevo juego de instrucciones e 64 bits llamado X86.64 o AMD64 que será el 100% efectivo cuando todos los programas y sistemas operativos estén diseñados para 64 bits. - Aún así se mejora la ejecución de programas a 64 bits ya que incluye una unidad que se encarga de hacer la conversión de 32 a 64 bits. - Pipeline de 12-13 etapas, para llegar a los 3.2 GHz manteniendo un buen rendimiento en su diseño. - Mejora del manejo de las instrucciones SSE soportando las instrucciones SSE2 y SSE3 en los últimos modelos. - La gama alta FX y Opteron, soporta la memoria DDR en Dual-Channel y el FSB tiene 128bits de ancho, utiliza los sockets 754 en modelos viejos, 939 que permite el trabajo en Dual-Channel, 940 que necesita memoria registrada y solo lo utilizan los Opteron, el AM2 para memoria DDR2 y el AMD2+ que soporta el bus Hypertransport 3.0 - La comunicación con el puente sud utiliza un nuevo bus serie llamado Hypertransport que va de HT800MHz a HT200MHz. A través de este bus se comunica a la CPU a través de cualquiera de los dispositivos del bus. Los Opteron tienen la característica de poder trabajar en placas bases con 2 o 8 CPU´s compartiendo 64GB de memoria RAM. - Tecnología NxBit que impide el acceso a ciertas zonas de la memoria actuando como barrera antes los virus. - Cool ‘n’ Quiet. Tecnología que permite bajar la frecuencia de trabajo hasta 1GHz y en algunos portátiles hasta menos; el voltaje de la CPU lo disminuye a 1.4 voltios a 1.1 voltio para ahorrar energía en los momentos en los que no hay carga de trabajo. Esta tecnología es más eficiente que la EIST desarrollada por INTEL Con el socket AM2 de 940 contactos (no confundir con el socket 940 de los Opteron), Athlon comienza a utilizar memoria DDR2 mientras que antes solo utilizaba memoria DDR a 400 con la que obtenía un excelente rendimiento aprovechándose de sus bajas latencias. Caso que con la DDR2 no obtiene.
